SS歐姆龍微動開關

SS 超小型基本開關超小型、高壽命
  1. 種類
  2. 額定/性能
  3. 外形尺寸

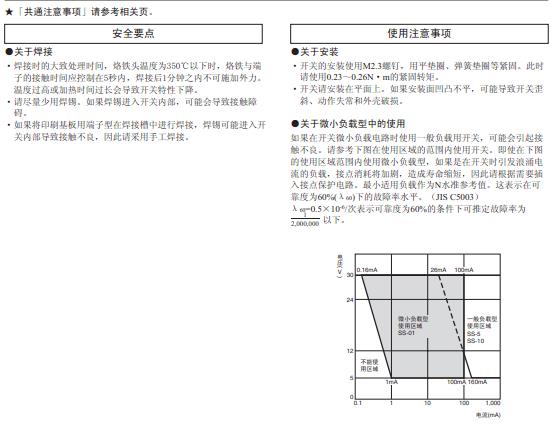

  4. 注意事項
●普通型
驅動桿 端子規格 接觸規格 額定值
動作力(OF)最大
10.1A 5A 0.1A
針狀按鈕型

 焊接端子 1c 1.47N SS-10 SS-5 SS-01
1b SS-10-2 SS-5-2 SS-01-2
1a SS-10-3 SS-5-3 SS-01-3
#110接線片端子 1c SS-10T SS-5T SS-01T
1b SS-10-2T SS-5-2T SS-01-2T
1a SS-10-3T SS-5-3T SS-01-3T
印刷基板用端子 1c SS-10D SS-5D SS-01D
1b SS-10-2D SS-5-2D SS-01-2D
1a SS-10-3D SS-5-3D SS-01-3D
焊接端子 1c 0.49N ― SS-5-F SS-01-F
1b ― SS-5-F-2 SS-01-F-2
1a ― SS-5-F-3 SS-01-F-3
#110接線片端子 1c ― SS-5-FT SS-01-FT
1b ― SS-5-F-2T SS-01-F-2T
1a ― SS-5-F-3T SS-01-F-3T
印刷基板用端子 1c ― SS-5-FD SS-01-FD
1b ― SS-5-F-2D SS-01-F-2D
1a ― SS-5-F-3D SS-01-F-3D
焊接端子 1c 0.25N ― ― SS-01-E
1b ― ― SS-01-E-2
1a ― ― SS-01-E-3
#110接線片端子 1c ― ― SS-01-ET
1b ― ― SS-01-E-2T
1a ― ― SS-01-E-3T
印刷基板用端子 1c ― ― SS-01-ED
1b ― ― SS-01-E-2D
1a ― ― SS-01-E-3D



? 項目
型號 額定電壓
阻抗負載
SS-10系列
AC250V
10.1A
SS-5系列 AC125V
AC250V 		5A
3A
SS-01系列 AC125V 0.1A
DC?30V 0.1A
? ?
注. 上述額定值是在下面條件下測得得數據。
(1) 環境溫度：20±2℃
(2) 環境濕度：65±5%RH
(3) 操作頻率：30次/min


項目 型號
SS-10系列 SS-5系列 SS-01系列
容許操作速度 0.1mm～1m/s（針狀按鈕型的場合）
容許操
作頻率 		機械 400次/min
電氣 60次/min
絕緣電阻 100MΩ以上（DC500V絕緣電阻計）
接觸電阻（初期值） OF1.47N型 30mΩ以下 50mΩ以下
OF0.49N型 —— 50mΩ以下 100m以下
OF0.25N型 —— 150m以下
耐壓＊1 同極端子間 AC1,000V?50/60Hz?1min AC600V?50/60Hz?1min
帶電金屬部與地之間 AC1,500V?50/60Hz?1min
各端子和非帶電金屬部間 AC1,500V?50/60Hz?1min
振動＊2 誤動作 頻率10～55Hz?雙振幅1.5mm
沖擊＊2 耐久 OF1.47N型 最大1,000m/s2
OF0.49N型 最大500m/s2
OF0.25N型 最大500m/s2
誤動作 OF1.47N型 最大300m/s2
OF0.49N型 最大200m/s2
OF0.25N型 最大200m/s2
壽命＊3 機械 1,000萬次以上（60次/min） 3,000萬次以上（60次/min）
電氣 5萬次以上（30次/min） 20萬次以上（30次/min）
保護結構 IEC?IP40
觸電保護極 Class?I
PTI（漏電特性） 175
使用環境溫度 -25～+85℃?60%H以下（無結冰、無凝露）
使用環境濕度 85%RH以下（+5～+35℃時）
重量 約1.6g（針狀按鈕型的場合）
? ?
注. 上述數值為初始值。
*1. 耐電壓為使用了隔板時的數值。（請參考相關頁）
*2. 在針狀按鈕型中為自由位置和總行程位置的數值，擺桿型時是總行程位置
上的數值。接點的閉路或開路在1ms以內。
*3. 有關于試驗條件請另行垂詢。


注: 1. 除非另有說明，否則所有單位均為毫米。
  2. 以下插圖和圖形適用于焊接端子型號。有關帶有快速連接端子（＃110）或PCB端子的型號的詳細信息，請參見數據表的第6頁。
  3. 上述外型尺寸圖中未注公差為±0.4mm。
  4. 動作特性為向A方向 ()動作時的情況

尺寸表
(單位: mm)
圖例、圖紙為焊接端子時的情況。有關接線片端子（#110）、印刷基板用端子的詳情請參考前頁的『■端子的種類/形狀』

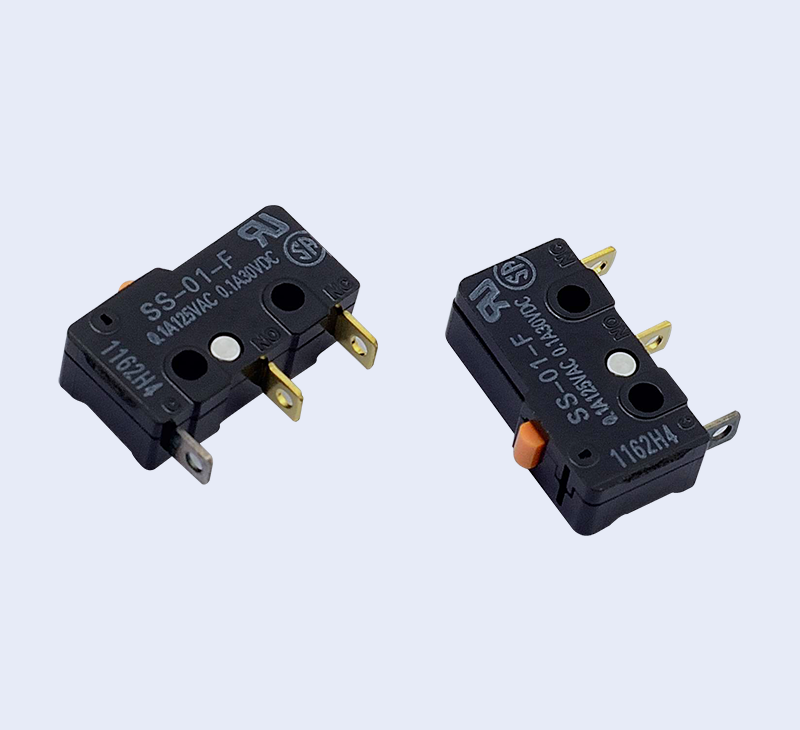

針狀按鈕型 SS:dimensions1
SS-10
SS-5(-F)
SS-01(-E,-F)

型號
SS-10
SS-5
SS-01
SS-5-F
SS-01-F
SS-01-E
OF 最大
RF 最小
1.47 N {150 gf}
0.25 N {25 gf} 		1.47 N {150 gf}
0.25 N {25 gf} 		0.49 N {50 gf}
0.04 N {4 gf} 		0.25 N {25 gf}
0.02 N {2 gf}
PT 最大.
OT 最小
MD 最大
0.6mm
0.4mm
0.12mm 		0.5mm
0.5mm
0.1mm 		0.5mm
0.5mm
0.1mm 		0.5mm
0.5mm
0.1mm
OP
8.4±0.5mm

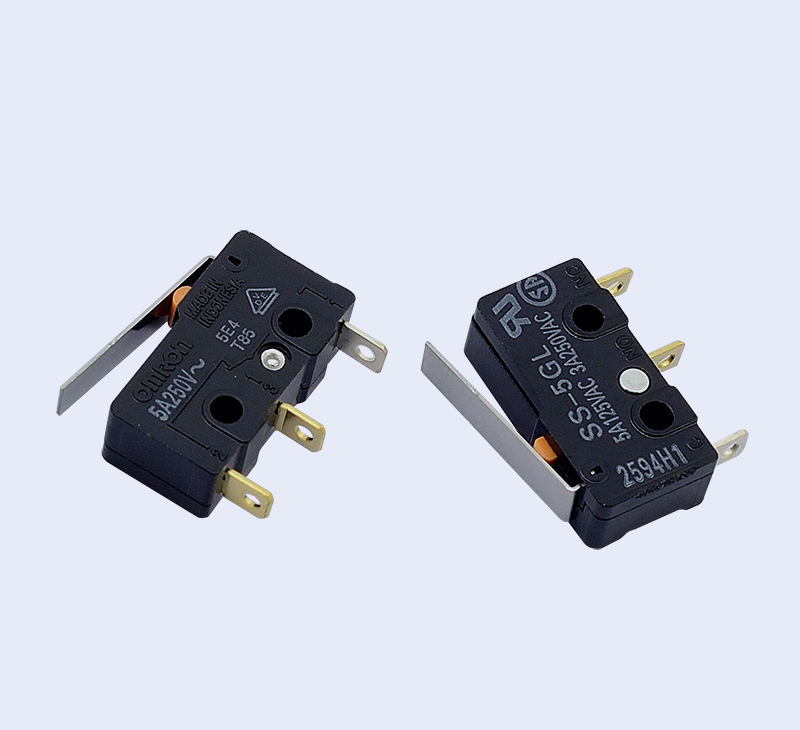

擺桿型 		SS:dimensions2
SS-10GL
SS-5GL(-F)
SS-01GL(-E,-F)
注:
RF的參考值表示的數值為擺桿的重量不影響按鈕開關安裝時的值。
型號
SS-10GL
SS-5GL
SS-01GL
SS-5GL-F
SS-01GL-F
SS-01GL-E
OF 最大
RF 最小
0.49 N {50 gf}
0.06 N {6 gf} 		0.49 N {50 gf}
0.06 N {6 gf} 		0.16 N {16 gf}
0.02 N {2 gf} 		0.08 N {8 gf}
0.01 N {1 gf}
(參考值)
OT 最小
MD 最大
1.0 mm
1.0 mm 		1.2 mm
0.8 mm 		1.2 mm
0.8 mm 		1.2 mm
0.8 mm
FP 最大
OP
13.6 mm
8.8±0.8mm
注: RF的參考值表示的數值為擺桿的重量不影響按鈕開關安裝時的值。

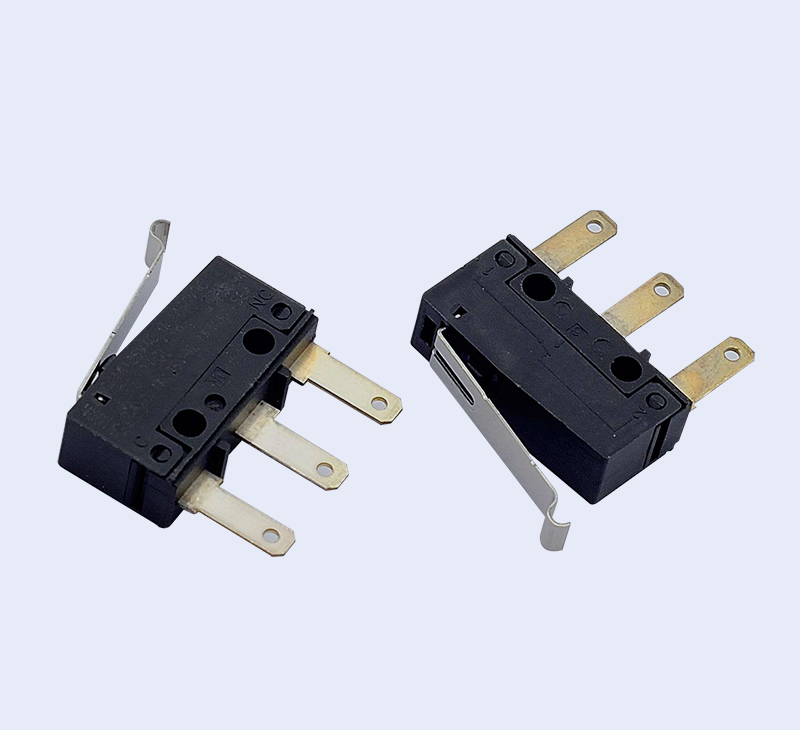

長擺桿型 		SS:dimensions3
SS-10GL111
SS-5GL111(-F)
SS-01GL111(-E,-F)
SS-5FL111-3


型號
SS-10GL111
SS-5GL111
SS-01GL111
SS-5FL111-3
SS-5GL111-F
SS-01GL111-F
SS-01GL111-E
OF 最大
RF 最小
0.39 N {40 gf}
0.03 N {3 gf} 		0.39 N {40 gf}
0.03 N {3 gf} 		0.54 N {55 gf}
0.01 N {1 gf} 		0.12 N {12 gf}
0.02 N {2 gf}
(參考值) 		0.06 N {6 gf}
0.003 N {0.3 gf}
(參考值)
OT 最小
MD 最大
1.2 mm
1.2 mm 		1.2 mm
1.2mm 		1.0 mm
3.0 mm 		1.2 mm
1.2mm 		1.2 mm
1.2mm
  16.8 mm
FP 最大
OP
8.8±1.5mm 8.8±2mm
注: RF的參考值表示的數值為擺桿的重量不影響按鈕開關安裝時的值。

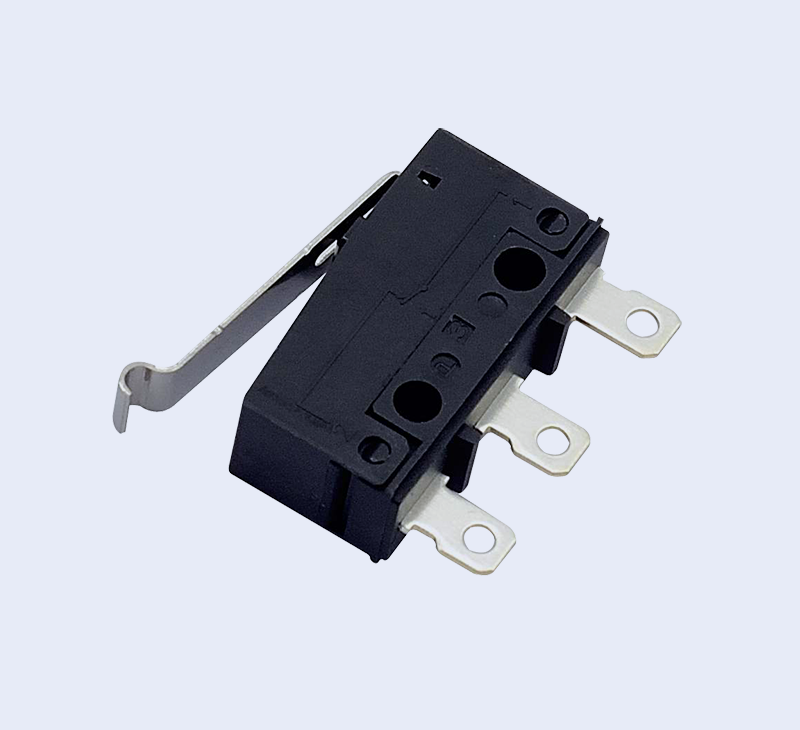

R形擺桿型 		SS:dimensions3
SS-10GL13
SS-5GL13(-F)
SS-01GL13(-E,-F)


型號
SS-10GL13
SS-5GL13
SS-01GL13
SS-5GL13-F
SS-01GL13-F
SS-01GL13-E
OF 最大
RF 最小
0.49 N {50 gf}
0.06 N {6 gf} 		0.49 N {50 gf}
0.06 N {6 gf} 		0.16 N {16 gf}
0.02 N {2 gf} 		0.08 N {8 gf}
0.01 N {1 gf}
(參考值)
OT 最小
MD 最大
1.0 mm
1.0 mm 		1.2 mm
0.8 mm 		1.2 mm
0.8 mm 		1.2 mm
0.8 mm
FP 最大
OP
15.5 mm
10.7±0.8mm
注: RF的參考值表示的數值為擺桿的重量不影響按鈕開關安裝時的值。

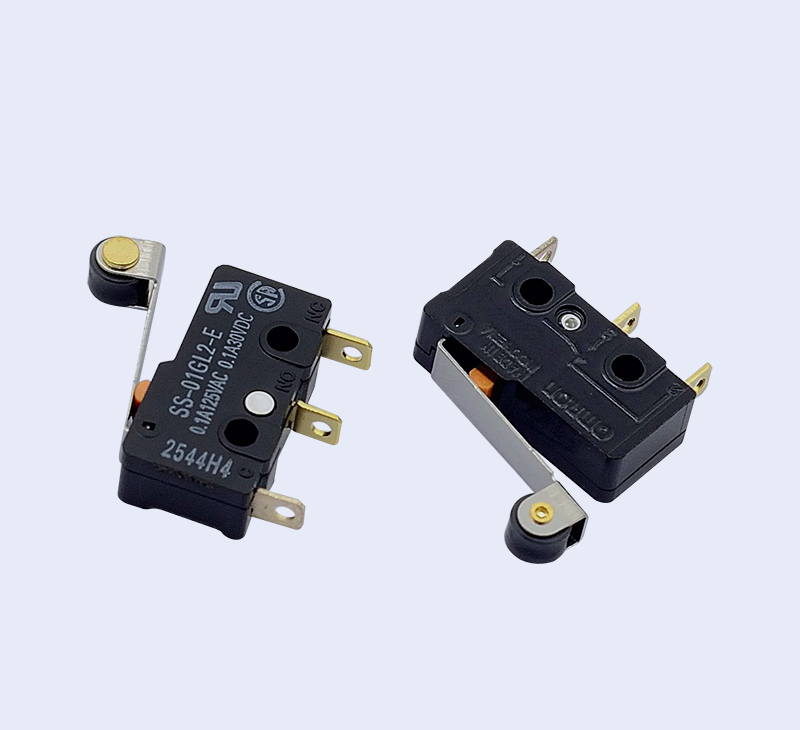

滾珠擺桿型 		SS:dimensions4
SS-10GL2
SS-5GL2(-F)
SS-01GL2(-E,-F)

型號
SS-10GL2
SS-5GL2
SS-01GL2
SS-5GL2-F
SS-01GL2-F
SS-01GL2-E
OF 最大
RF 最小
0.49 N {50 gf}
0.06 N {6 gf} 		0.49 N {50 gf}
0.06 N {6 gf} 		0.16 N {16 gf}
0.02 N {2 gf} 		0.08 N {8 gf}
0.01 N {1 gf}
(參考值)
OT 最小
MD 最大
1.0 mm
1.0 mm 		1.2 mm
0.8 mm 		1.2 mm
0.8 mm 		1.2 mm
0.8 mm
FP 最大
OP
19.3 mm
14.5±0.8mm
注: RF的參考值表示的數值為擺桿的重量不影響按鈕開關安裝時的值。
