| 分類 | 接點結構 | 防護構造 | 型號 | 額定線圈電壓 | 最小包裝單位 |
|---|---|---|---|---|---|
|
-EL2 型 (用于浪涌負載) |

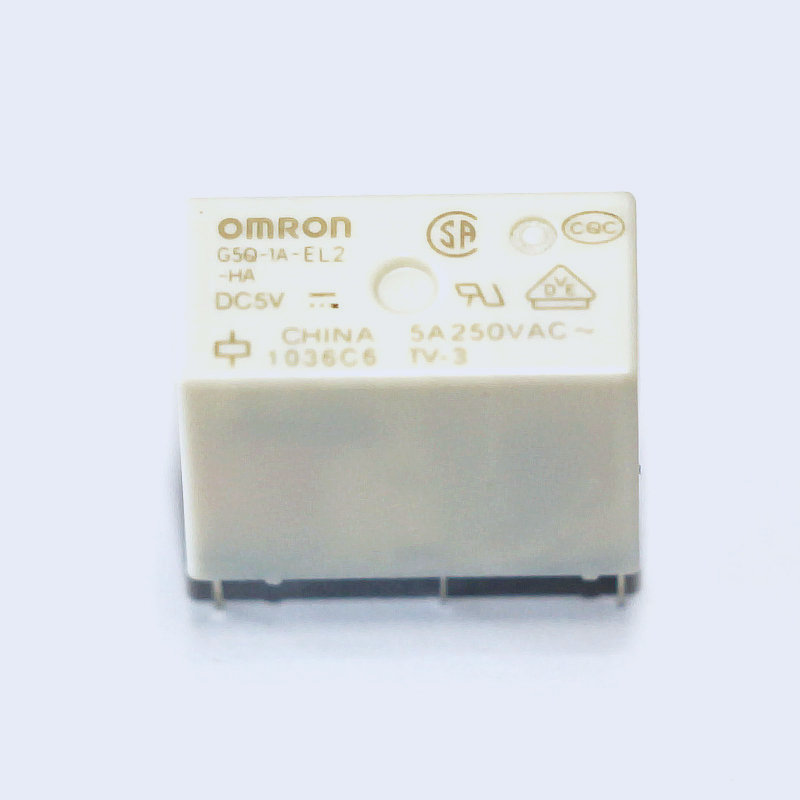

SPST-NO (1a) | 塑料密封型 | G5Q-1A4-EL2-HA | DC5V | 100 個/托盤 |
| DC12V | |||||
| DC24V |
額定值
線圈
額定電壓
(V)
額定電流
(mA)
線圈電阻
(Ω)
動作電壓
(V)
復位電壓
(V)
最大電壓
(V)
消耗功率
(mW)
額定電壓的%
DC5 V
80.0
63
75%以下
5%以上
190%
(23oC時)
約400
DC12V
33.3
360
DC24V
16.7
1440
接點
項目
-EL2型（用于浪涌負載）
SPST-NO (1a)
塑料密封型
接點類型
單
接點材質
銀合金（無鎘）
額定負載
電容性負載： 浪涌電流 40 A (100 μs) / 斷開電流1A，AC250V
額定通電電流
10 A
最大額定電壓
AC277 V
最大額定電流
10 A AC
性能
項目
-EL2型（用于浪涌負載）
接點電阻?1
100mΩ 以下
動作時間
10ms 以下
復位時間
5ms 以下
絕緣電阻?2
1,000 mΩ以上
耐電壓
線圈與接點間
AC4,000 V, 50/60 Hz 1 min
同極接點間
AC1,000 V, 50/60 Hz 1 min
耐沖擊電壓
線圈與接點間
8kV（1.2×50μs）
耐振動
壽命
10 ～ 55 ～ 10 Hz,單振幅 0.75 mm
(雙振幅1.5 mm)
誤動作
10 ～ 55 ～ 10 Hz,單振幅 0.75 mm
(雙振幅1.5 mm)
耐沖擊
壽命
1,000m/s2
誤動作
100m/s2
耐久性
機械壽命
10,000,000次（每小時18,000次）
電氣壽命
電容性負載
23℃時100,000次
(動作：ON持續1秒，OFF持續3秒)
故障率(P水準) (參考值?3)
10 mA DC5 V
使用環境溫度
-40oC ～ +85oC (無結冰或凝露)
使用環境濕度
5% ～ 85%
重量
約6.5 g
(單位: mm)
? 平均尺寸
公差: ±0.1 mm
(無線圈極性)
